STAR-KNOBS

Star-Knobs

Современные Регулировочные Ручки с Подсветкой

Ручки STAR-KNOBS разработаны для управления одновременно с помощью вращения и с помощью нажатия (например, функция подтверждения). Совмещение функций вращения и нажатия помогает уменьшить количество элементов управления прибором. Подсветка может использоваться для индикации и/или для визуального оформления прибора.

  • инновационный дизайн с двумя базовыми исполнениями: для утопленного и для выступающего монтажа

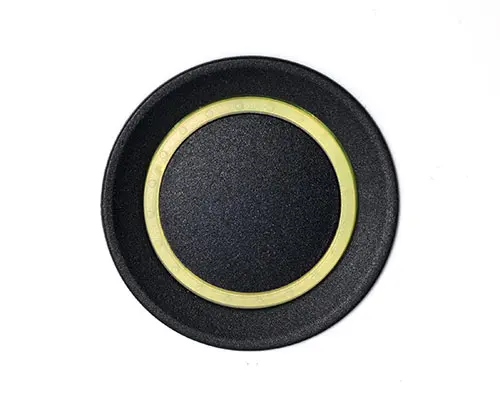

  • исполнение для утопленного монтажа позволяет реализовать безупречный переход от поверхности кнопки к поверхности панели прибора; при использовании подсветки «загорается» кольцо между собственно вращающейся частью ручки и ее обрамлением

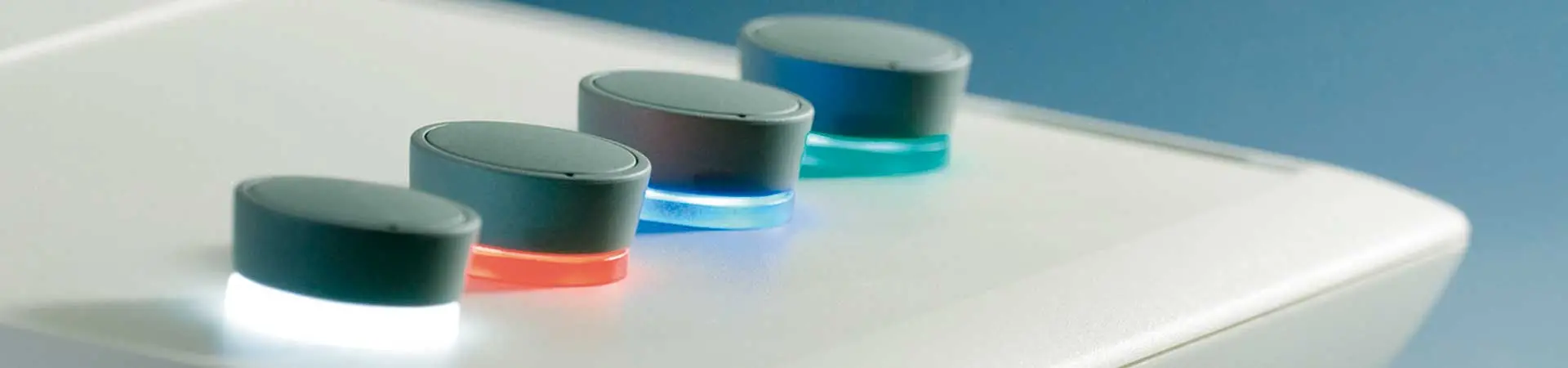

  • исполнение для выступающего монтажа сочетает симпатичный дизайн и удобство удержания за счет небольшого уклона под конус боковой поверхности ручки; при использовании подсветки «загорается» кольцо, находящееся под ручкой
  • возможна подсветка двух типов: подсветка белыми светодиодами с использованием цветных полупрозрачных подсвечиваемых колец или подсветка светодиодами RGB (трёхцветными) с использованием бесцветных полупрозрачных подсвечиваемых колец
  • края ручки с насечками или без насечек
  • опционально с углублением для пальца
  • надёжная и испытанная система крепления ручки с помощью цанговой втулки
  • макс. вращательное усилие: 1,5 Нм (установка), 1,2 Нм (эксплуатация)
диаметр ручки  вал
ø 33 мм 6 мм, 1/4"
ø 41 мм 6 мм

Минимальная комплектация для 1 ручки STAR-KNOBS:
1 ручка, 1 крышка ручки, 1 установочный набор

Замечания по подсветке:
Для исполнения с утопленным монтажом в качестве подсвечиваемого кольца используется верхний край ручки (ручка должна быть из полупрозрачного материала).
Для исполнения с выступающим монтажом в качестве подсвечиваемого кольца используется верхняя часть установочного набора (верхняя часть установочного набора должна быть из полупрозрачного материала).

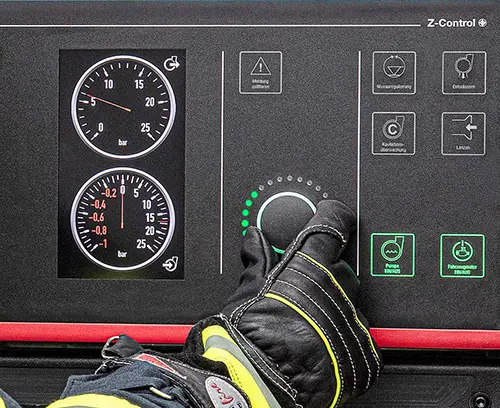

  • Примеры Применения

Применения

Для вращательных потенциометров или генераторов импульсов с функцией нажатия с круглым валом стандарта DIN 41591.

  • Контрольно-измерительная аппаратура
  • Медицинская техника
  • Теплоснабжение и кондиционирование
  • Устройства связи
  • Автоматика зданий
  • «Умное» производство
  • Выбрать исполнения
  • Аксессуары
  • Информация
  • Услуги по доработке

Выберите ниже нужное исполнение (нужный размер) или просмотрите полный список изделий серии

A6207009 Круглая гайка M7 x 0,75

A6207009

Круглая гайка M7 x 0,75

Для крепления потенциометра к панели прибора.

Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.

Комплект поставки 1 круглая гайка

Закрыть

A6207009

Круглая гайка M7 x 0,75
изделие добавлено в вашу корзину
A6210009 Круглая гайка M10 x 0,75

A6210009

Круглая гайка M10 x 0,75

Для крепления потенциометра к панели прибора.

Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.

Комплект поставки 1 круглая гайка

Закрыть

A6210009

Круглая гайка M10 x 0,75
изделие добавлено в вашу корзину
A6295009 Круглая гайка 3/8"-32G

A6295009

Круглая гайка 3/8"-32G Для крепления потенциометра к панели прибора.

Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.

Комплект поставки 1 круглая гайка

Закрыть

A6295009

Круглая гайка 3/8"-32G
изделие добавлено в вашу корзину
A6300000 Монтажный ключ

A6300000

Монтажный ключ Для затягивания круглой гайки. одходит для круглой гайки M7 x 0,75, M10 x 0,75 и 3/8"-32G.

Комплект поставки 1 монтажный ключ

Закрыть

A6300000

Монтажный ключ
изделие добавлено в вашу корзину
B7546001 Светодиодный модуль подсветки, 8 LEDs (RGB)

B7546001

Светодиодный модуль подсветки, 8 LEDs (RGB)

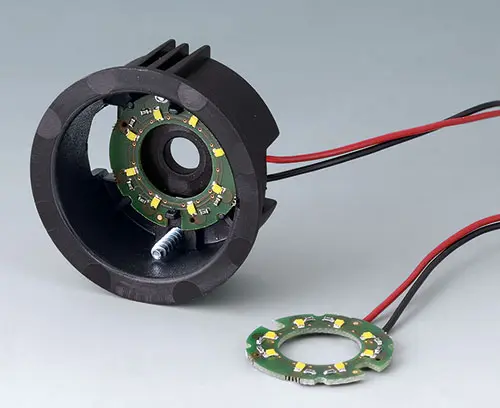

Плата диаметром 27 мм с 8 светодиодами RGB поверхностного монтажа, без контроллера, с кабелем длиной 120 мм и 4-штырьковым соединителем (включая ответную часть).

Для использования с:

регулировочными ручками STAR-KNOB 33 / 41
- в утопленном исполнении: только в сочетании с полупрозрачной ("алмазного" цвета) ручкой
- в выступающем исполнении: только в сочетании с полупрозрачным ("алмазного" цвета) установочным набором

регулировочными ручками CONTROL-KNOB 36 с опциональной подсветкой
- для размещения в основании (поставляется отдельно)

Комплект поставки 1 светодиодный модуль подсветки (RGB)

Закрыть

B7546001

Светодиодный модуль подсветки, 8 LEDs (RGB)
изделие добавлено в вашу корзину
B8733001 Монтажный держатель 33

B8733001

Монтажный держатель 33 Для удержания ручки при затягивании цанги (утопленная версия) и ее позиционирования на вале потенциометра (утопленная и выступающая версии).

Комплект поставки 1 держатель

Закрыть

B8733001

Монтажный держатель 33
изделие добавлено в вашу корзину
АБС (UL 94 HB)
зеленый
B8733004 Светодиодный модуль подсветки

B8733004

Светодиодный модуль подсветки Плата диаметром 27 мм с 8 светодиодами белого света поверхностного монтажа, без контроллера, с кабелем длиной 120 мм и 2-штырьковым соединителем (включая ответную часть). Подходит для ручек STAR-KNOB 33 и 41.
Рекомендуется для утопленной версии: только в сочетании с прозрачной* ручкой.
Рекомендуется для выступающей версии: только в сочетании с прозрачным* установочным набором.
*под прозрачными подразумеваются следующие варианты: прозрачный, прозрачно-красный, прозрачно-зелёный, прозрачно-синий

Комплект поставки 1 модуль подсветки

Закрыть

B8733004

Светодиодный модуль подсветки
изделие добавлено в вашу корзину
B8741001 Монтажный держатель 41

B8741001

Монтажный держатель 41 Для удержания ручки при затягивании цанги (утопленная версия) и ее позиционирования на вале потенциометра (утопленная и выступающая версии).

Комплект поставки 1 держатель

Закрыть

B8741001

Монтажный держатель 41
изделие добавлено в вашу корзину
АБС (UL 94 HB)
зеленый

Виды доработки для Star-Knobs

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи.
