CONTROL-KNOBS

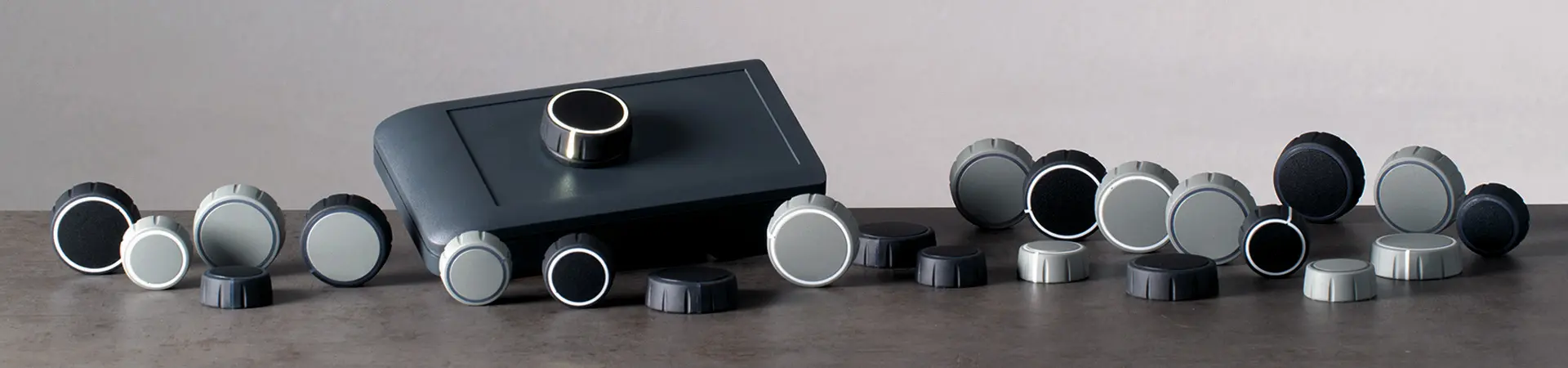

Control-Knobs

Удобные в эксплуатации регулировочные ручки для потенциометров

У новых эргономичных регулировочных ручек CONTROL-KNOBS комфортная и удобная в эксплуатации эластичная поверхность. Высококачественный внешний вид с опциональной подсветкой выделяет эту продвинутую серию регулировочных ручек для современных приборных панелей.

  • эластичная поверхность обеспечивает надёжность и комфорт в эксплуатации
  • инновационная двухкомпонентная конструкция: основа (внутренняя часть) из поликарбоната и внешняя часть с насечками из эластичного материала *** iF product design award 2022 ***
  • выпускаются в двух размерах (диаметром ø 36 мм и ø 46 мм), а также в двух цветовых исполнениях (чёрные и серые)
  • выпускаются в исполнении с указателем или без указателя на боковой поверхности

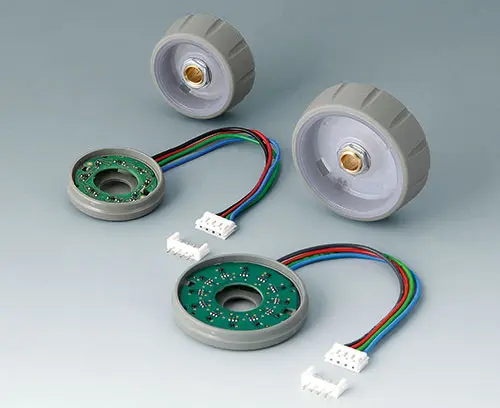

  • выпускаются в исполнении с непрозрачной или с полупрозрачной (для подсветки) внутренней частью (CONTROL-KNOBS)
  • варианты опциональной подсветки:
    - подсвечиваемое кольцо на верхней поверхности
    - подсвечиваемое кольцо на верхней поверхности и подсвечиваемый указатель на боковой поверхности
    (примечание: необходима ручка CONTROL-KNOBS с опциональной подсветкой, а также основание и модуль подсветки (поставляются отдельно))
  • в модуле подсветки используются экономичные светодиоды поверхностного монтажа с питанием 5 В (несколько светодиодов RGB обеспечивают возможность подсветки любым цветом)
  • для использования в качестве регулировочных ручек в сочетании с вращательными потенциометрами или энкодерами; в том числе с потенциометрами и энкодерами с функцией нажатия, обычно используемых в приборах, выпускающихся большими сериями
  • испытанная система фиксации на валу с помощью цанговой втулки
  • максимальное вращательное усилие: 1,5 Н*м при установке, 1,2 Н*м при эксплуатации
размеры ручек размеры посадочных отверстий
ø 36 мм 6 мм, 1/4" (6,35 мм)
ø 46 мм 6 мм, 1/4" (6,35 мм)

Необходимые комплектующие для ручки CONTROL-KNOBS без подсветки:
1 ручка CONTROL-KNOBS, 1 крышка; основание не является необходимым

Необходимые комплектующие для ручки CONTROL-KNOBS с подсветкой:
1 ручка CONTROL-KNOBS с опциональной подсветкой, 1 крышка, 1 основание, 1 светодиодный модуль подсветки

Заявление дизайнера

"Совершенны во всём: современные регулировочные ручки, которые приятны на вид и на ощупь, которые удобны в эксплуатации, и которые украсят собой любой современный прибор. Прочные и точные, эти ручки обеспечат вам возможность регулировки даже в труднодоступных местах и в тяжёлых условиях эксплуатации. Ручки CONTROL-KNOBS очень легко использовать. Подсвеченный указатель поможет вам определить текущее значение регулируемого параметра. Удобные насечки и эластичный материал ручки позволяют производить регулировку, не снимая защитных перчаток."
Мартин Нусбергер (polyform Industrie Design)

  • Видео

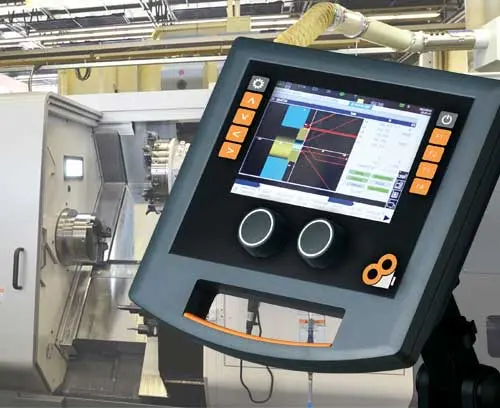

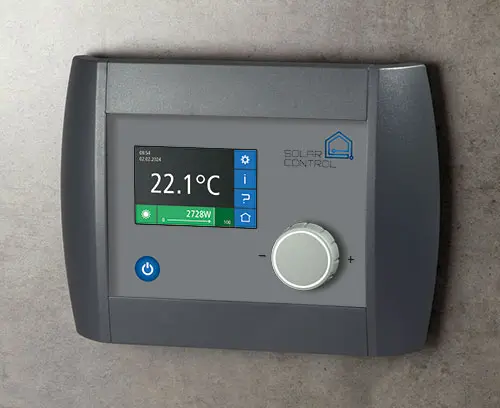

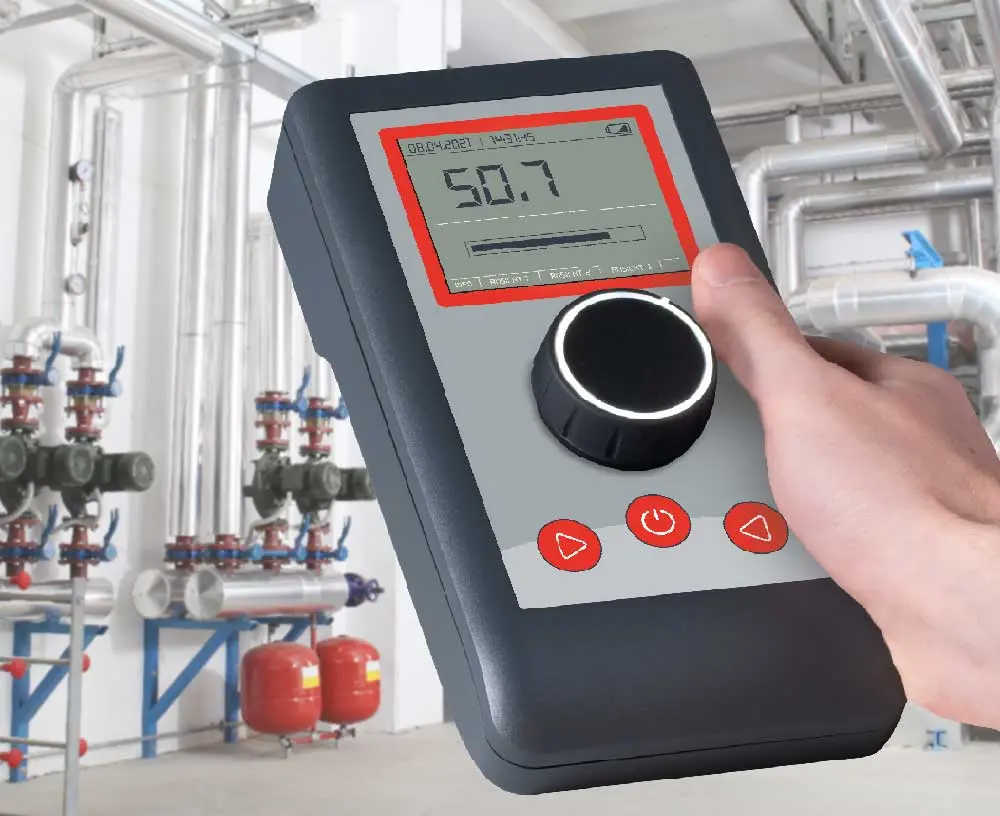

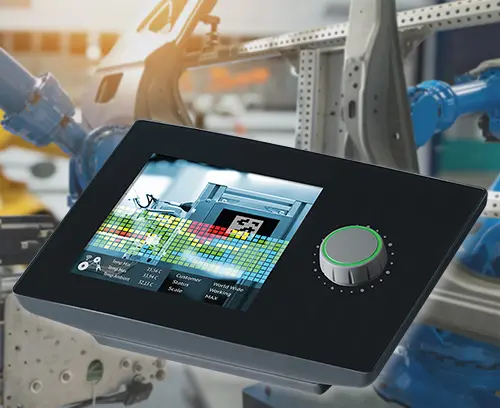

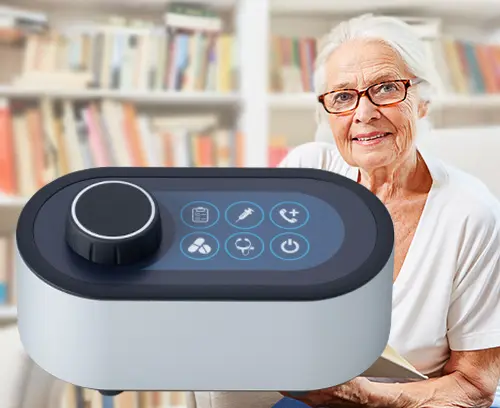

  • Примеры Применения

Применения

Для использования с вращательными потенциометрами или энкодерами с круглым валом (DIN 41591), в том числе с функцией нажатия.

  • Контрольно-измерительная аппаратура
  • Медицинское и лабораторное оборудование
  • Оборудование косметологических центров
  • Оборудование фитнес-центров
  • Климатическая техника
  • Приборы связи
  • Автоматика зданий
  • Умная Фабрика
  • Выбрать исполнения
  • Аксессуары
  • Услуги по доработке

Выберите ниже нужное исполнение (нужный размер) или просмотрите полный список изделий серии

A6207009 Круглая гайка M7 x 0,75

A6207009

Круглая гайка M7 x 0,75

Для крепления потенциометра к панели прибора.

Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.

Комплект поставки 1 круглая гайка

Закрыть

A6207009

Круглая гайка M7 x 0,75
изделие добавлено в вашу корзину
A6210009 Круглая гайка M10 x 0,75

A6210009

Круглая гайка M10 x 0,75

Для крепления потенциометра к панели прибора.

Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.

Комплект поставки 1 круглая гайка

Закрыть

A6210009

Круглая гайка M10 x 0,75
изделие добавлено в вашу корзину
A6295009 Круглая гайка 3/8"-32G

A6295009

Круглая гайка 3/8"-32G Для крепления потенциометра к панели прибора.

Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.

Комплект поставки 1 круглая гайка

Закрыть

A6295009

Круглая гайка 3/8"-32G
изделие добавлено в вашу корзину
A6300000 Монтажный ключ

A6300000

Монтажный ключ Для затягивания круглой гайки. одходит для круглой гайки M7 x 0,75, M10 x 0,75 и 3/8"-32G.

Комплект поставки 1 монтажный ключ

Закрыть

A6300000

Монтажный ключ
изделие добавлено в вашу корзину
B7536108 Крышка 36

B7536108

Крышка 36 Подходит для регулировочных ручек CONTROL-KNOB 36. Фиксируется на защёлках.

Комплект поставки 1 крышка

Закрыть

B7536108

Крышка 36
изделие добавлено в вашу корзину
ПА 6
вулкан
B7536109 Крышка 36

B7536109

Крышка 36 Подходит для регулировочных ручек CONTROL-KNOB 36. Фиксируется на защёлках.

Комплект поставки 1 крышка

Закрыть

B7536109

Крышка 36
изделие добавлено в вашу корзину
ПА 6
неро
B7536208 Основание 36

B7536208

Основание 36 Подходит для регулировочных ручек CONTROL-KNOB 36. Необходима доработка лицевой панели (отверстие для вала потенциометра и прорезь для фиксатора).
Варианты использования:
- При использовании с регулировочными ручками CONTROL-KNOB 36 с опциональной подсветкой: является необходимым для размещения модуля подсветки.
- При использовании с регулировочными ручками CONTROL-KNOB 36 без подсветки: визуально приподнимает ручку над поверхностью лицевой панели.

Комплект поставки 1 основание

Закрыть

B7536208

Основание 36
изделие добавлено в вашу корзину
ПА 6
вулкан
B7536209 Основание 36

B7536209

Основание 36 Подходит для регулировочных ручек CONTROL-KNOB 36. Необходима доработка лицевой панели (отверстие для вала потенциометра и прорезь для фиксатора).
Варианты использования:
- При использовании с регулировочными ручками CONTROL-KNOB 36 с опциональной подсветкой: является необходимым для размещения модуля подсветки.
- При использовании с регулировочными ручками CONTROL-KNOB 36 без подсветки: визуально приподнимает ручку над поверхностью лицевой панели.

Комплект поставки 1 основание

Закрыть

B7536209

Основание 36
изделие добавлено в вашу корзину
ПА 6
неро
B7546001 Светодиодный модуль подсветки, 8 LEDs (RGB)

B7546001

Светодиодный модуль подсветки, 8 LEDs (RGB)

Плата диаметром 27 мм с 8 светодиодами RGB поверхностного монтажа, без контроллера, с кабелем длиной 120 мм и 4-штырьковым соединителем (включая ответную часть).

Для использования с:

регулировочными ручками STAR-KNOB 33 / 41
- в утопленном исполнении: только в сочетании с полупрозрачной ("алмазного" цвета) ручкой
- в выступающем исполнении: только в сочетании с полупрозрачным ("алмазного" цвета) установочным набором

регулировочными ручками CONTROL-KNOB 36 с опциональной подсветкой
- для размещения в основании (поставляется отдельно)

Комплект поставки 1 светодиодный модуль подсветки (RGB)

Закрыть

B7546001

Светодиодный модуль подсветки, 8 LEDs (RGB)
изделие добавлено в вашу корзину
B7546002 Светодиодный модуль подсветки, 12 LEDs (RGB)

B7546002

Светодиодный модуль подсветки, 12 LEDs (RGB)

Плата диаметром 37 мм с 12 светодиодами RGB поверхностного монтажа, без контроллера, с кабелем длиной 120 мм и 4-штырьковым соединителем (включая ответную часть).

Для использования с:

регулировочными ручками CONTROL-KNOB 46 с опциональной подсветкой
- для размещения в основании (поставляется отдельно)

Комплект поставки 1 светодиодный модуль подсветки (RGB)

Закрыть

B7546002

Светодиодный модуль подсветки, 12 LEDs (RGB)
изделие добавлено в вашу корзину
B7546108 Крышка 46

B7546108

Крышка 46 Подходит для регулировочных ручек CONTROL-KNOB 46. Фиксируется на защёлках.

Комплект поставки 1 крышка

Закрыть

B7546108

Крышка 46
изделие добавлено в вашу корзину
ПА 6
вулкан
B7546109 Крышка 46

B7546109

Крышка 46 Подходит для регулировочных ручек CONTROL-KNOB 46. Фиксируется на защёлках.

Комплект поставки 1 крышка

Закрыть

B7546109

Крышка 46
изделие добавлено в вашу корзину
ПА 6
неро
B7546208 Основание 46

B7546208

Основание 46 Подходит для регулировочных ручек CONTROL-KNOB 46. Необходима доработка лицевой панели (отверстие для вала потенциометра и прорезь для фиксатора).
Варианты использования:
- При использовании с регулировочными ручками CONTROL-KNOB 46 с опциональной подсветкой: является необходимым для размещения модуля подсветки.
- При использовании с регулировочными ручками CONTROL-KNOB 46 без подсветки: визуально приподнимает ручку над поверхностью лицевой панели.

Комплект поставки 1 основание

Закрыть

B7546208

Основание 46
изделие добавлено в вашу корзину
ПА 6
вулкан
B7546209 Основание 46

B7546209

Основание 46 Подходит для регулировочных ручек CONTROL-KNOB 46. Необходима доработка лицевой панели (отверстие для вала потенциометра и прорезь для фиксатора).
Варианты использования:
- При использовании с регулировочными ручками CONTROL-KNOB 46 с опциональной подсветкой: является необходимым для размещения модуля подсветки.
- При использовании с регулировочными ручками CONTROL-KNOB 46 без подсветки: визуально приподнимает ручку над поверхностью лицевой панели.

Комплект поставки 1 основание

Закрыть

B7546209

Основание 46
изделие добавлено в вашу корзину
ПА 6
неро

Виды доработки для Control-Knobs

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи.
