A9073109 DATEC-MOBIL-BOX S, исп. I

A9073109

DATEC-MOBIL-BOX S, исп. I

Небольшой ручной корпус с привлекательным дизайном. Со встроенным батарейным отсеком на 2 батарейки АА или 1 батарейку 9 В типа "крона". Углублённая область на рабочей поверхности для защиты элементов управления. Уплотнительная прокладка IP 65 поставляется отдельно.

Исполнение

Верхняя часть без готового отверстия под дисплей, глубина углублённой области 1,7 мм

Комплект поставки

Верхняя и нижняя части, крышка батарейного отсека, набор сборочного крепежа

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - для батареек

A9160003 Контактная колодка, 1 x 9 B

A9160003

Контактная колодка, 1 x 9 B С выводом проводов параллельно колодке, длина проводов ок. 100 мм. Диаметр контактов 5,7/5,3 мм.
Для батарейки 9 B ("Крона").

Комплект поставки 1 контактная колодка

Закрыть

A9160003

Контактная колодка, 1 x 9 B
изделие добавлено в вашу корзину
A9173010 Набор для установки батареи 9 B

A9173010

Набор для установки батареи 9 B Для установки 1 батарейки 9 B типа "крона", с защитой от неправильной установки. Альтернатива традиционной контактной колодке.

Комплект поставки 1 набор

Закрыть

A9173010

Набор для установки батареи 9 B
изделие добавлено в вашу корзину
АБС (UL 94 HB)
A9190011 Набор батарейных контактов, 2 x AA

A9190011

Набор батарейных контактов, 2 x AA Для подключения 2 батареек АА. Соответствует DIN EN 60601. Конструкция исключает возможность короткого замыкания при неправильной установке батареек.

Комплект поставки 1 двойной правосторонний контакт, 1 одиночный контакт «плюс», 1 одиночный контакт «минус»

Закрыть

A9190011

Набор батарейных контактов, 2 x AA
изделие добавлено в вашу корзину
Cталь
никелированный
A9250250 Батарейная прокладка

A9250250

Батарейная прокладка Самоклеящаяся прокладка предназначена для фиксации батарей АА в отсеках, спроектированных под плоскую батарейку 9 В типа “Крона”.
Применение: DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, LUX-CASE 150 и 190, SHELL-TYPE CASE исп. III и IV, HAND-HELD-BOX N.

Комплект поставки 1 шт.

Закрыть

A9250250

Батарейная прокладка
изделие добавлено в вашу корзину
Пенополиэтилен
50x25x4mm

Аксессуары - для защиты

A9173001 Набор уплотнительных прокладок S

A9173001

Набор уплотнительных прокладок S Для увеличения степени защиты корпуса DATEC-MOBIL-BOX S.

Комплект поставки 2 уплотнительные прокладки, 4 уплотнительные шайбы

Закрыть

A9173001

Набор уплотнительных прокладок S
изделие добавлено в вашу корзину

Аксессуары - для настенного монтажа / для подвеса

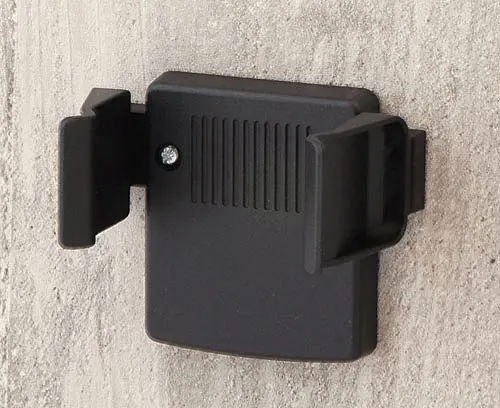

A9226239 Настенный держатель

A9226239

Настенный держатель Настенный держатель для DATEC-MOBIL-BOX S и SENSO-CASE M. Расстояние между лапами регулируется посредством перемещения планок, положение которых затем фиксируется при монтаже корпуса на стене.

Комплект поставки 1 основание, 2 планки, 2 лапы

Закрыть

A9226239

Настенный держатель
изделие добавлено в вашу корзину
АБС (UL 94 HB)
черный RAL 9005

Аксессуары - для сборки

A0306031 Шуруп 3 х 6 мм (PZ1)

A0306031

Шуруп 3 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0306031

Шуруп 3 х 6 мм (PZ1)
изделие добавлено в вашу корзину
A0308031 Шуруп 3 x 8 мм (PZ1)

A0308031

Шуруп 3 x 8 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0308031

Шуруп 3 x 8 мм (PZ1)
изделие добавлено в вашу корзину
A0308132 Шуруп 3 x 8 мм (T10)

A0308132

Шуруп 3 x 8 мм (T10) Шуруп с головкой Torx T10. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0308132

Шуруп 3 x 8 мм (T10)
изделие добавлено в вашу корзину
нержавеющая сталь

Прочие аксессуары

A9250909 Откидывающаяся ножка

A9250909

Откидывающаяся ножка Для корпусов DATEC-MOBIL-BOX M/S (места для сверления двух монтажных отверстий намечены в корпусе: межцентровое расстояние 20 мм, диаметр отверстий 4,2 мм). Обеспечивает эргономичный угол наклона при считывании показаний. Отдельно поставляются резиновые ножки A9207150, которые можно наклеить на корпус для лучшей устойчивости.

Комплект поставки 1 откидывающаяся ножка, набор сборочного крепежа

Закрыть

A9250909

Откидывающаяся ножка
изделие добавлено в вашу корзину
АБС (UL 94 HB)
черный RAL 9005

Виды доработки для A9073109

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Примеры Применения
  • Информация по закупке
Материал
Степень защиты
IP 65 opt.
Необходимые аксессуары: набор уплотнительных прокладок
Цвет
черный RAL 9005
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
152 mm
Ширина
83 mm
Высота
33,5 mm
Длина платы, в основании
104 mm
Ширина платы, в основании
72 mm
Длина платы, в верхней части
141 mm
Ширина платы, в верхней части
72 mm
Длина плёночной клавиатуры
129 mm
Ширина плёночной клавиатуры
67,7 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
122 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
